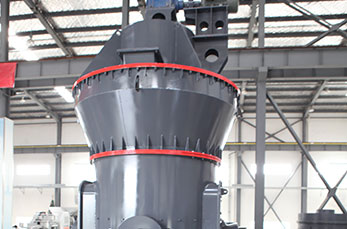

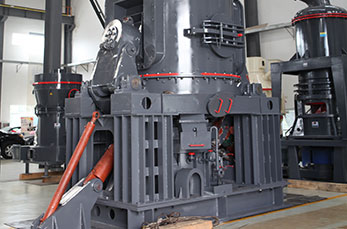

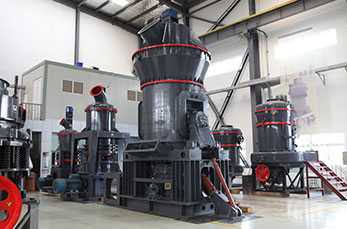

    LM系列立式磨粉機


    LM系列磨粉機是我公司在相關的立磨技術也日臻成熟，立磨產品的技術優勢日益凸顯的形勢下，積極吸取國外成功經驗，并通過研發團隊的不斷技術創新升級，相繼推出的具有自主知識產權的立磨產品。










    聯系我們

            您也可以在線咨詢客服

          獲取價格    在線咨詢










    工作原理


    主電機通過減速機帶動磨盤轉動，同時熱風從進風口進入立磨機體內，物料從下料口落到磨盤中央并在離心力的作用下從磨盤中央向邊緣均勻移動，經過磨盤的輥道粉磨區域時，受磨輥的碾壓，大塊物料直接被壓碎，細粒物料受擠壓后形成料床進行粒間粉碎。被粉碎的物料繼續向磨盤邊緣移動，直到被風環處的強氣流帶走，而較大的顆粒物料又重新掉落到磨盤上繼續粉碎，氣流中的物料經過上部分離器時，在轉子葉片的作用下，粗顆粒重新回到磨盤上粉磨，合格的細粉隨氣流一起出磨，被系統的集粉器收集并排出即為成品粉體。混入物料的鐵塊等雜物隨物料運動至磨盤邊緣時，由于自身重量大跌落至磨機下腔，并被安裝在磨盤底部的刮料板刮入排渣口排出機外（俗稱吐渣）。











    立磨系統分為原料上料系統、立磨粉磨系統、熱風烘干系統、成品輸送系統等，特殊物料會根據實際情況增設其他輔助系統，如煤磨的防爆系統。原料倉內的原料由具有稱量裝置的皮帶機輸送至提升機，經過鎖風喂料閥喂入立磨主機內部，進入立磨主機內部的物料經主機粉磨后進入脈沖除塵器進行收集，收集后的成品粉體經過螺旋送入提升機，進入成品罐進行儲存。立磨吐渣口排出的物料經過配置除鐵裝置的皮帶機返回至喂料系統中，進行再次粉磨。




    • 投資成本低
      •

    • 運行成本低
      •

    • 磨粉效率高
      •

    • 成品質量高
      •

    • 操作更簡便
      •

    • 環保無污染
      •








    立式矿磨系列(非金属矿行业)


     		型号及参数 		立式矿磨系列(非金属矿行业)

     		LM130K 		LM150K 		LM170K 		LM190K 		LM220K 		LM280K

     		转盘中径(mm) 		1300 		1500 		1700 		1900 		2200 		2800

     		产量(t/h) 		10-28 		13-38 		18-48 		23-68 		36-105 		50-170

     		成品细度 		μm 		170-40 		170-40 		170-40 		170-40 		170-45 		170-45

     		目 Mesh 		80-400 		80-400 		80-400 		80-400 		80-325 		80-325

     		入磨物料最大尺寸(mm) 		<38 		<40 		<42 		<45 		<50 		<50

     		主电机功率(kW) 		200 		280 		400 		500 		800 		1250




    立式煤磨系列(清洁煤粉制备，石油焦行业)


     		型号及参数 		LM80M 		LM110M 		LM130M 		LM150M 		LM170M 		LM190M 		LM220M 		LM240M 		LM280M

     		转盘中径(mm) 		800 		1100 		1300 		1500 		1700 		1900 		2200 		2400 		2800

     		磨辊数量(个) 		2 		2 		2 		2 		2 		2 		2 		3 		3

     		产量(t/h) 		3~5 		5~9 		10~17 		16~22 		20~30 		26~40 		35~50 		50~65 		60~90

     		煤粉细度(R0.08mm) 		5~20% 		5~20% 		5~20% 		5~20% 		5~20% 		5~20% 		5~20% 		5~20% 		5~20%

     		入磨物料最大尺寸(mm) 		<30 		<30 		<38 		<40 		<42 		<45 		<50 		<50 		<50

     		主电机功率(kW) 		55 		110 		185 		250 		315 		400 		500 		710 		900




    立式难磨系列(矿渣微粉制备)


    	型号及参数 		LM130N 		LM150N 		LM170N 		LM190N 		LM220N 		LM280N		LM370N

     		转盘外径(mm) 		1700 		1900 		2100 		2400 		2800 		3500		4500

     		矿渣水分 		＜15%

     		成品细度 		比表面积≥420m²/kg

     		成品水分 		≤1%

     		产量(t/h)	 		4~6 		6~8 		8~10 		10~12 		20~26 		50~60		90~110

     		主电机功率(kW)			 		200--250 		280--315 		400--450 		500--560 		900--1000 		1800--2000		3150--3300


    注：矿渣的Bond功指数≤23kWh/t，矿渣的含铁量≤1%



    细粉立磨系列


     		型号及参数 		LM130X-GX 		LM150X-GX 		LM170X-GX 		LM190X-GX 		LM220X-GX

     		转盘中径(mm) 		1300 		1500 		1700 		1900 		2200

     		磨辊数量(个) 		3 		3 		3 		3 		3

     		入磨物料最大尺寸(mm) 		10 		20 		20 		20 		20

     		成品细度(D97) 		325~600 mesh 		325~600 mesh 		325~600 mesh 		325~600 mesh 		325~600 mesh

     		产量(t/h) 		4~12 		6~14 		8~20 		13~26 		15~30

     		选粉机功率(kW) 		45 		55 		75 		90 		110

     		主电机功率(kW) 		220 		280 		400 		500 		560



    预粉磨系列

    		型号及参数		LM150Y		LM170Y		LM190Y		LM250Y		LM340Y

    		转盘中径(mm)		1500		1700		1900		2500		3400

    		磨辊数量(个)		2		2		2		3		3

    		入磨物料最大尺寸(mm)		20		20		20		20		20

    		磨机喂料量(t)		15~25		25~40		35~50		80~120		200~250

    		成品细度1(R0.08mm)		≤15%		≤15%		≤15%		≤15%		≤15%

    		成品产量1(t/h)		6~10		10~16		14~20		32~48		80~100

    		成品细度2(R0.2mm)		≤5%		≤5%		≤5%		≤5%		≤5%

    		成品产量2(t/h)		9~15		15~24		21~30		48~72		120~150

    		磨机循环通过量(t/h)		60~100		100~160		140-200		320-480		800-1000

    		主电机功率(kW)		280		450		560		1400		2500
